Установка secu-3t на ВАЗ 2102

<<

Yurez07

User avatar

Posts: 24

Joined: 08 Sep 2014, 09:53

Your CAR: 21011 (1.3)

SECU version: DIY SECU-3


Has thanked: 6 times
Been thanked: 4 times

Post 03 Oct 2014, 02:07

Re: Установка secu-3t на ВАЗ 2102

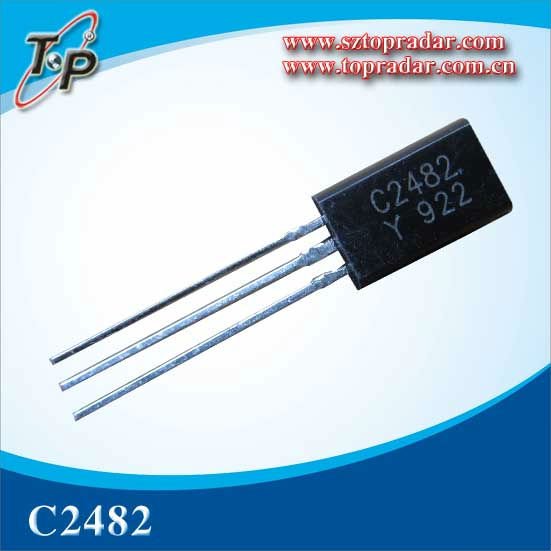

Вчера собрал всю систему, но искры не было, хотя импульсы с каналов IGN_OUT1 и IGN_OUT2 шли, поработав с осциллографом понял что secu выдает сигнал но мощности не хватает чтоб катушка выдавала искру, в итоги решил применить Image вот такую "штучку", одну на канал.
Как же я был рад услышал приятное щелканье электрического заряда :P :P :P ... Пару манипуляций и свечные провода уже стоят на своем месте , поворачиваю замок зажигания, и понимаю что мотор работает, прогазовка и совсем другой звук двигателя. Сегодня наездил где то 30 км динамика автомобиля поменялась на много, Обычно мотор постепенно набирал обороты и запаса мощности не хватало для( маневров) сейчас же на 3тей передаче появилась резвость, и тяговитость. Это притом что еще ничего толком не настраивал. все в стоке)
еще надо ставить датчик фаз, чтоб мотор проще заводился а то надо где то секунду крутить. Найду время сфоткаю все опишу, может кому пригодиться, еще есть куча полезных задумок, и их хочу реализовать, в целом доволен) Автору проекта благодарность за труд!
Attachments
c2482.pdf
(52.32 KiB) Downloaded 205 times
<<

STC

User avatar

Posts: 6616

Joined: 30 Apr 2013, 23:41

Location: Ukraine

Your CAR: AZLK 2140

SECU version: DIY SECU-3


Has thanked: 821 times
Been thanked: 1332 times

Post 03 Oct 2014, 07:36

Re: Установка secu-3t на ВАЗ 2102

Yurez07 wrote:Вчера собрал всю систему, но искры не было, хотя импульсы с каналов IGN_OUT1 и IGN_OUT2 шли, поработав с осциллографом понял что secu выдает сигнал но мощности не хватает чтоб катушка выдавала искру


А какой у тебя блок? Самодельный? Какие транзисторы по выходам IGN_OUT1 IGN_OUT2?
В оригинале мы ставим BC817 они на 500ма и подтяжку.
Может у тебя просто подтяжки не хватало?
Author of the SECU-3™ project http://SECU-3.org. An open source engine control unit / Ignition control system, (C) 2007.
Клуб проекта в Facebook https://www.facebook.com/groups/secu3club
Клуб проекта ВКонтакте https://vk.com/secu3club (вступаем!)
<<

Yurez07

User avatar

Posts: 24

Joined: 08 Sep 2014, 09:53

Your CAR: 21011 (1.3)

SECU version: DIY SECU-3


Has thanked: 6 times
Been thanked: 4 times

Post 03 Oct 2014, 10:04

Re: Установка secu-3t на ВАЗ 2102

блок покупал у вас,
ATMega644
secu-3t_m644_rev9
сегодня при температуре двигателя 0 градусов. двигатель не хотел запускаться, какой оптимальный угол опережения должен бить при пуске и 0 c*
кстати затруднительный пуск скорей всего может быть из за того что нет датчика фаз.
но И заметил что при прокручевании стартером нет показаний датчика коленвала, снял фишку поставил появились. и з затруднением завилась.
<<

dimonfish

Posts: 1144

Joined: 10 May 2013, 09:16

Location: Sevastopol UA


Has thanked: 120 times
Been thanked: 173 times

Post 03 Oct 2014, 10:27

Re: Установка secu-3t на ВАЗ 2102

Yurez07 wrote:И заметил что при прокручевании стартером нет показаний датчика коленвала, снял фишку поставил появились. и з затруднением завилась.

наука "о контахтах" ? :roll:
ЗАЗ 110247, Солекс, ДПКВ, SECU-3T (M644), ДКЗ, Статика и пр. плюшки :)
<<

viktor@strelec

User avatar

Posts: 896

Joined: 03 Dec 2013, 11:53

Location: Україна Павлоград

Your CAR: ваз2108 1600 ваз2121

SECU version: DIY SECU-3T


Has thanked: 291 times
Been thanked: 136 times

Post 03 Oct 2014, 10:34

Re: Установка secu-3t на ВАЗ 2102

Yurez07 wrote:заметил что при прокручевании стартером нет показаний датчика коленвала


Нет показаний коленвала = нет искры!
SECU-3T/60-2/406катушки/cтатика/комутаторы ВТН/УВЗ/ДТОЖ/ДТВ/УДК/ручной ОК. +/-10гр./ДХО-с управлением универсалными выходамиSECU
Бортовой компьютер viewtopic.php?f=12&t=788
<<

STC

User avatar

Posts: 6616

Joined: 30 Apr 2013, 23:41

Location: Ukraine

Your CAR: AZLK 2140

SECU version: DIY SECU-3


Has thanked: 821 times
Been thanked: 1332 times

Post 03 Oct 2014, 10:37

Re: Установка secu-3t на ВАЗ 2102

Yurez07 wrote:блок покупал у вас,
ATMega644
secu-3t_m644_rev9


Значит подтяжка есть и транзисторы мощнее чем ты поставил. Опиши как ты подключал свой выходной каскад?
Author of the SECU-3™ project http://SECU-3.org. An open source engine control unit / Ignition control system, (C) 2007.
Клуб проекта в Facebook https://www.facebook.com/groups/secu3club
Клуб проекта ВКонтакте https://vk.com/secu3club (вступаем!)
<<

Yurez07

User avatar

Posts: 24

Joined: 08 Sep 2014, 09:53

Your CAR: 21011 (1.3)

SECU version: DIY SECU-3


Has thanked: 6 times
Been thanked: 4 times

Post 03 Oct 2014, 17:55

Re: Установка secu-3t на ВАЗ 2102

Схема
Attachments
вот схема
<<

Yurez07

User avatar

Posts: 24

Joined: 08 Sep 2014, 09:53

Your CAR: 21011 (1.3)

SECU version: DIY SECU-3


Has thanked: 6 times
Been thanked: 4 times

Post 03 Oct 2014, 17:59

Re: Установка secu-3t на ВАЗ 2102

)
Attachments
провода
датчик коленвала
датчик давления
Датчик температури
сама катушка
<<

STC

User avatar

Posts: 6616

Joined: 30 Apr 2013, 23:41

Location: Ukraine

Your CAR: AZLK 2140

SECU version: DIY SECU-3


Has thanked: 821 times
Been thanked: 1332 times

Post 03 Oct 2014, 18:17

Re: Установка secu-3t на ВАЗ 2102

А что за модуль с катушками такой? Там силовые транзисторы внутри?
Author of the SECU-3™ project http://SECU-3.org. An open source engine control unit / Ignition control system, (C) 2007.
Клуб проекта в Facebook https://www.facebook.com/groups/secu3club
Клуб проекта ВКонтакте https://vk.com/secu3club (вступаем!)
<<

Yurez07

User avatar

Posts: 24

Joined: 08 Sep 2014, 09:53

Your CAR: 21011 (1.3)

SECU version: DIY SECU-3


Has thanked: 6 times
Been thanked: 4 times

Post 03 Oct 2014, 18:23

Re: Установка secu-3t на ВАЗ 2102

Уважаемый автор проекта) есть карбюратор DFC-328 Subaru Justy 1.2 L
хочу применить, его так как даный карбюратор почти новый :)
что скажите?
Attachments
карбик-DFC-328
PreviousNext

Return to ВАЗ
